单屏,100米,DVI延长器, EDS-100
更新时间:2020-08-03 11:53:56 字号:T|T
设备图片:





产品介绍:

KingWas EDS-100工业级网线KVM延长器,是一款专门为中高端需求用户和长距离网线直连环境用户设计的高性能数字视频KVM延长器。设备通过一根普通双绞线长距离传输一路1K分辨率的DVI-D数字视频信号,同时支持外接独立音频、USB键盘鼠标、双向RS232串口和USB2.0信号,能够适应几乎所有的应用环境。设备拥有******的图像处理和传输能力,信号传输流畅、稳定,是一种实用、******,且具备高性能的单显卡KVM信号延长设备。


产品特点:

  • 精美工业级外观设计,全封闭式铝合金烤漆机身,机身边缘圆滑处理,保障外观质感的同时有效提供电磁屏蔽;
  • 无机械散热机构,内部芯片通过机身散热,且机身侧面具备防滑、散热结构;
  • 千兆RJ-45接口,通过一根普通双绞线长距离地传输一路1K分辨率的DVI-D无压缩视频信号、一路双向音频信号、USB键鼠信号、双向RS232串口信号、USB2.0信号;
  • 专用高性能数字视频信号处理芯片,支持分辨率可达1920*1080@60Hz或1920*1200@60Hz;
  • 支持外接一路双向立体声音频信号;
  • 额外提供4K分辨率型号DP接口设备,支持3840 x 2560@30Hz分辨率;
  • 支持USB键盘鼠标信号的远距离******控制;
  • 提供4个USB2.0接口,满足各种USB外设的接入,兼容U盘、移动硬盘、U-Key、USB多媒体键盘、USB打印机 等USB外设;
  • 六类网线条件下,点对点延长距离可达150米;
  • 设备可接入千兆交换机,通过交换机传送信号,进一步延展其信号延长距离;
  • 具备EDID直读功能,能够自动识别和兼容各种常见的显示模式;
  • 内置信号自动均衡电路,令画面更流畅、清晰、稳定;
  • 内置ESD静电保护电路,更有效的保障设备安全使用;
  • 内置式电源接口,220V交流直接输入,令供电更加安全;
  • 设备前面板集成各种信号状态指示灯,设备工作状态一目了然;
  • 兼容各种常见硬件平台,支持Windows、Linux,和各种常见UNIX操作系统;
  • 支持热插拔,即插即用,无需任何设置,安装简单方便;

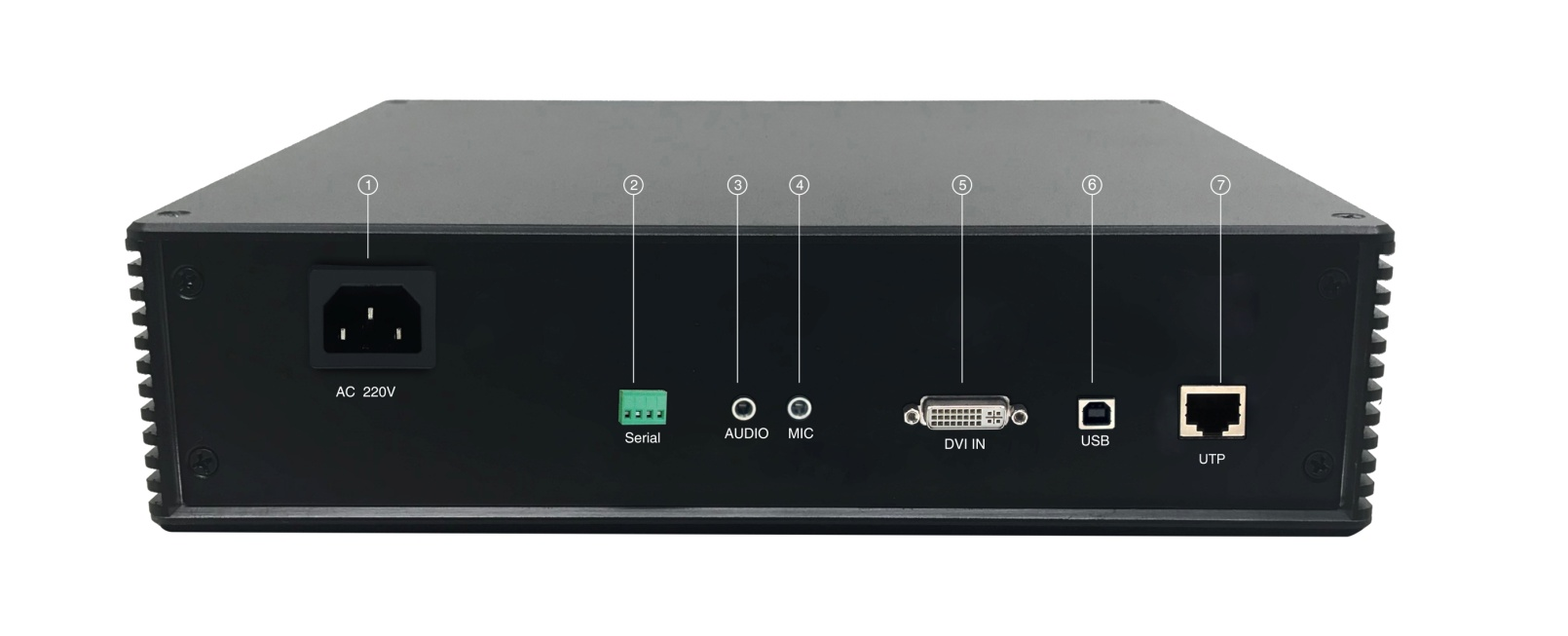

发射端后 / 前视图




① 220V交流电源;               ⑤ DVI数字视频输入;
② 串口;                              ⑥ USB-B接口;
③ 音频口;                          ⑦ RJ-45千兆电口;
④ 麦克风口;

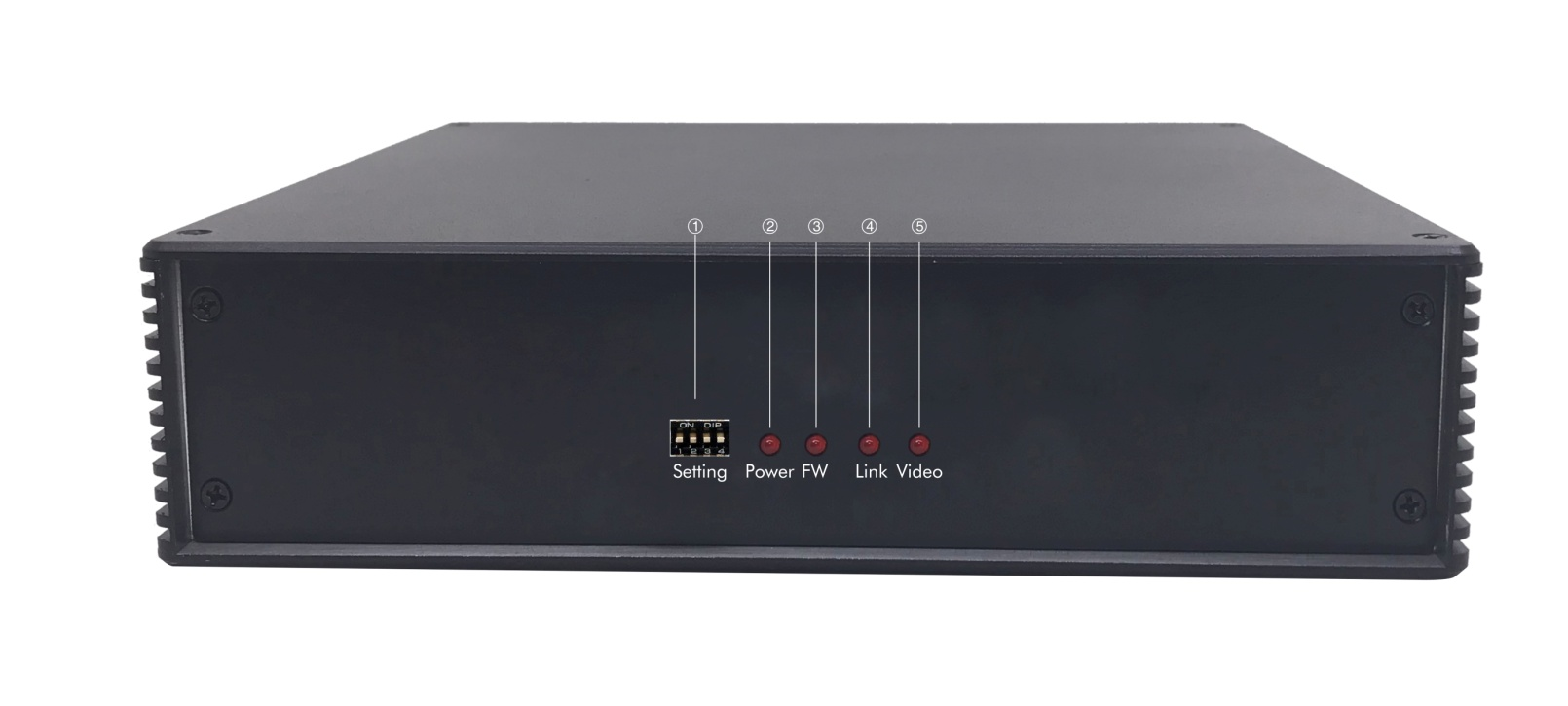

① 频道拨码;                   ④ 连接指示灯;
② 电源指示灯;                ⑤ 视频信号指示灯;
③ 主芯片工作指示灯;

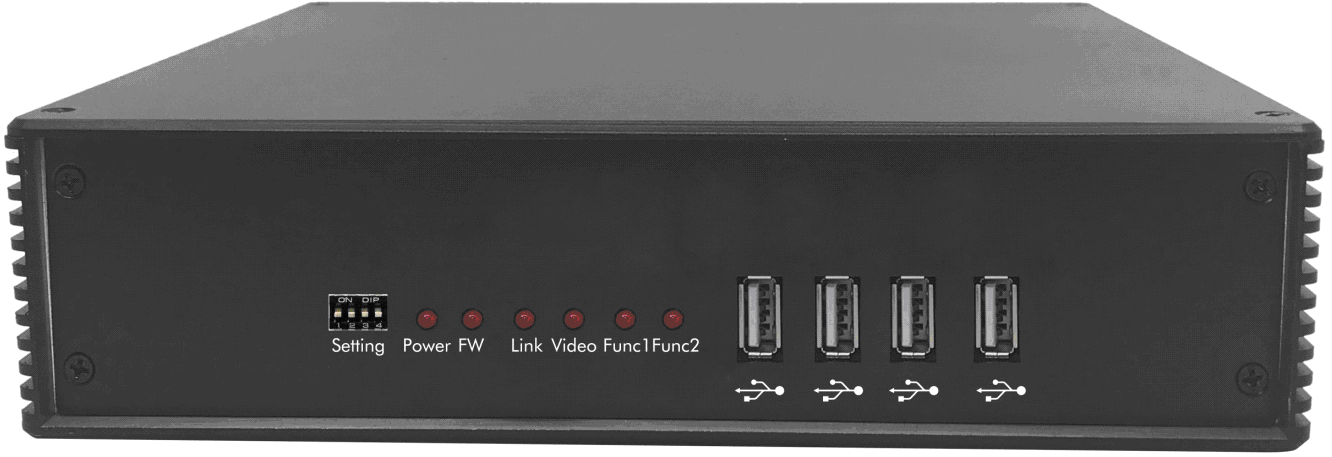

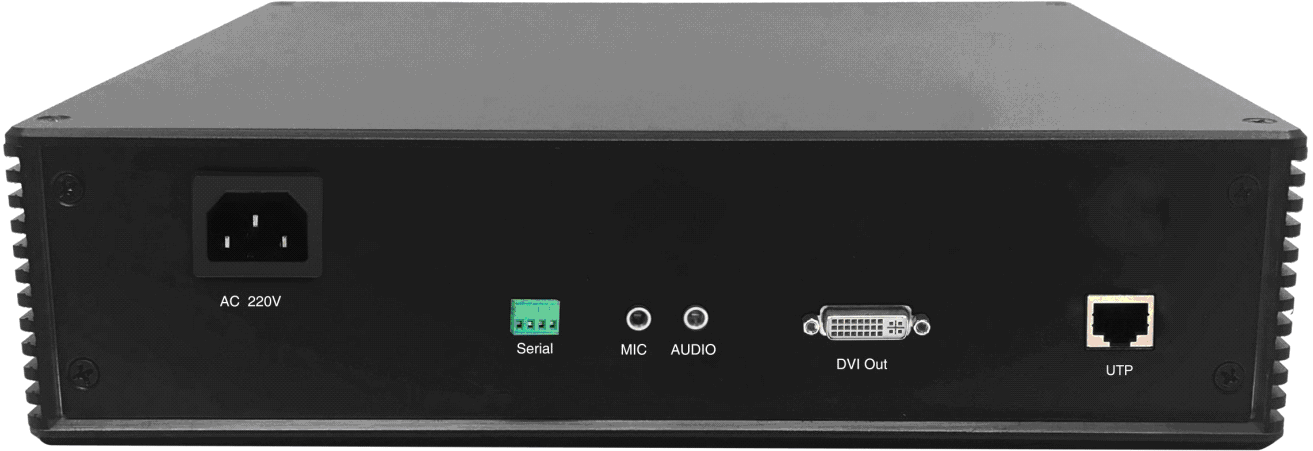

接收端后 / 前视图

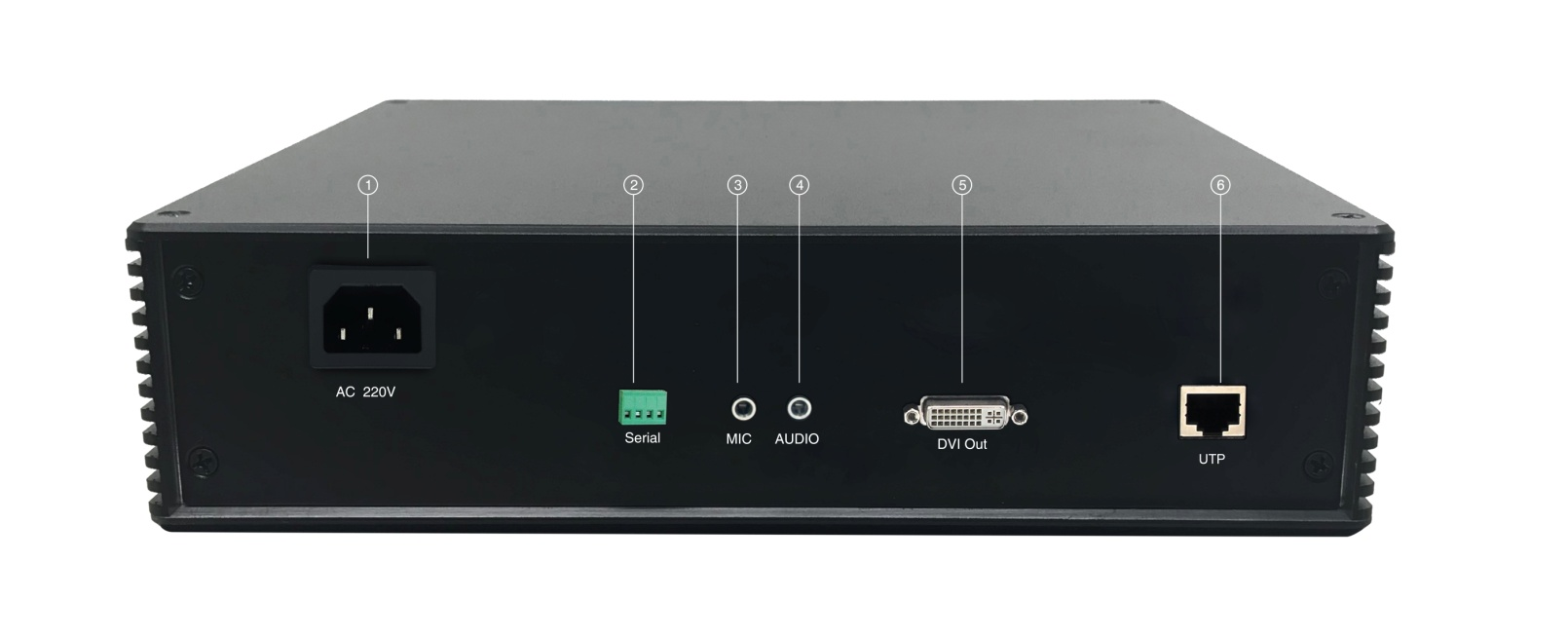

① 220V交流电源;               ④ 音频口;
② 串口;                              ⑤ DVI数字视频输出;
③ 麦克风口;                       ⑥ RJ-45千兆电口;

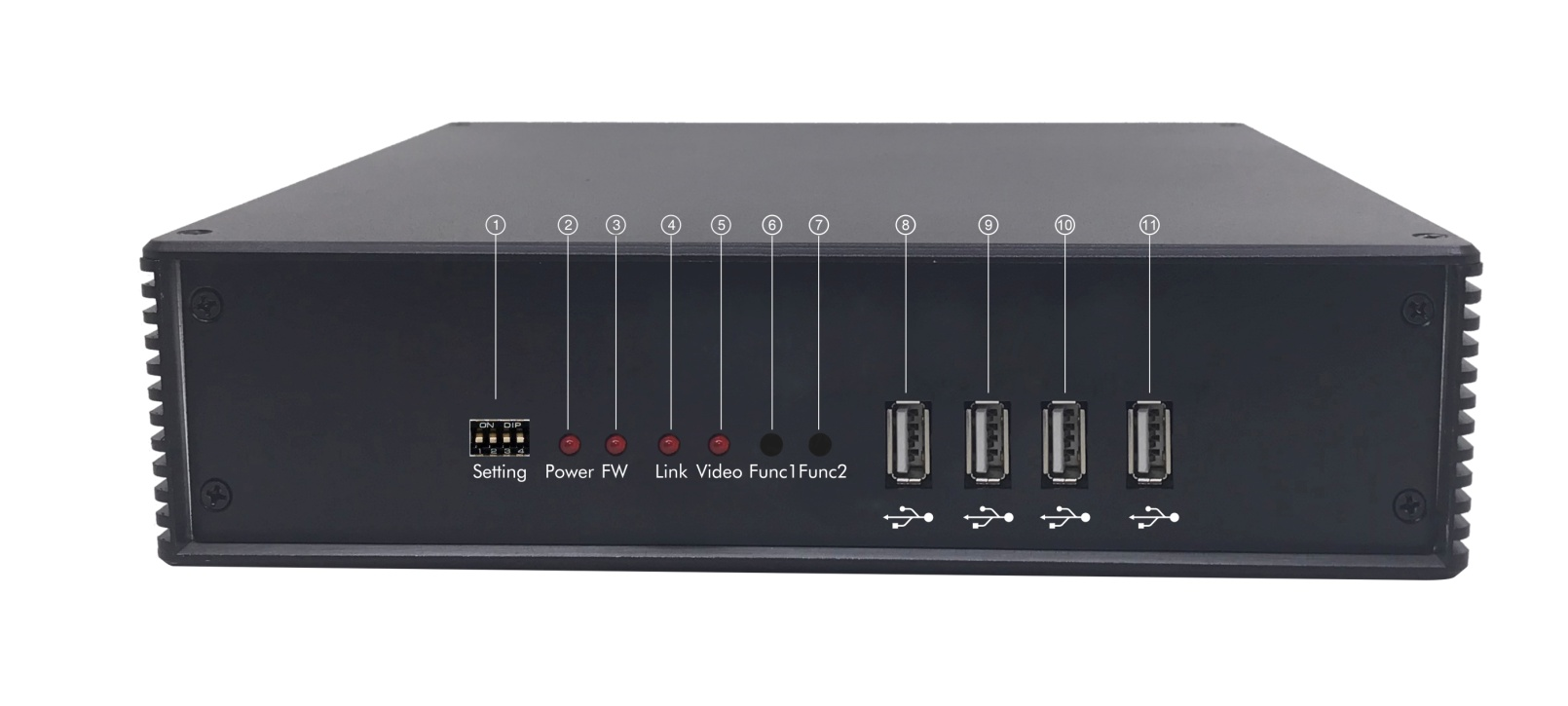

① 频道拨码;                     ⑤ 视频信号指示灯;
② 电源指示灯;                 ⑥ 功能设置按钮;
③ 主芯片工作指示灯;      ⑦ 模式设置按钮;
④ 连接指示灯;                 ⑧-⑪ USB2.0接口;

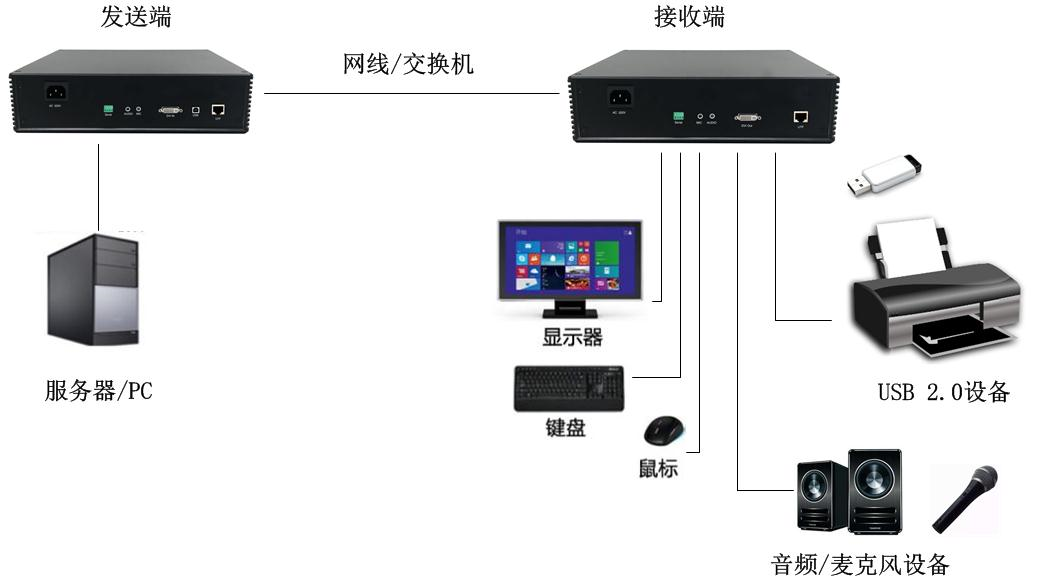

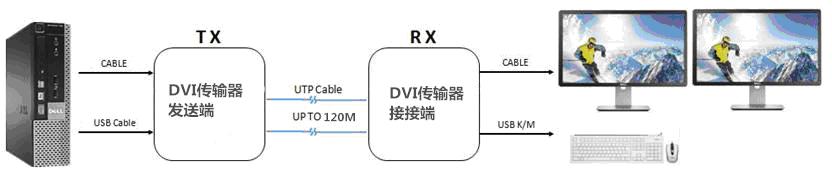

应用示意图
